مدارک لازم برای طراحی سازه | راهنمای کامل برای کارفرماها
طراحی سازه یکی از مهمترین مراحل در مسیر ساخت ساختمان است. هرچه مدارک اولیه کاملتر و دقیقتر باشند، طراحی سازه ایمنتر، سریعتر و اقتصادیتر خواهد بود.
در این راهنمای جامع، بررسی میکنیم که چه مدارک و نقشههایی برای طراحی سازه لازم است و هرکدام چه کاربردی دارند.
چرا مدارک اولیه در طراحی سازه اهمیت دارند؟
طراح سازه بر اساس نقشههای معماری، گزارش خاک و اطلاعات پروژه سازه را طراحی میکند.
مثلا اگر گزارش مکانیک خاک نباشد، سازه غیراقتصادی طراحی میشود یا اگر نقشه معماری دقیقی نباشد باعث افزایش هزینههای اجرا میشود.
بنابراین، تحویل کامل و دقیق مدارک به طراح سازه، نخستین گام برای یک پروژه موفق است.

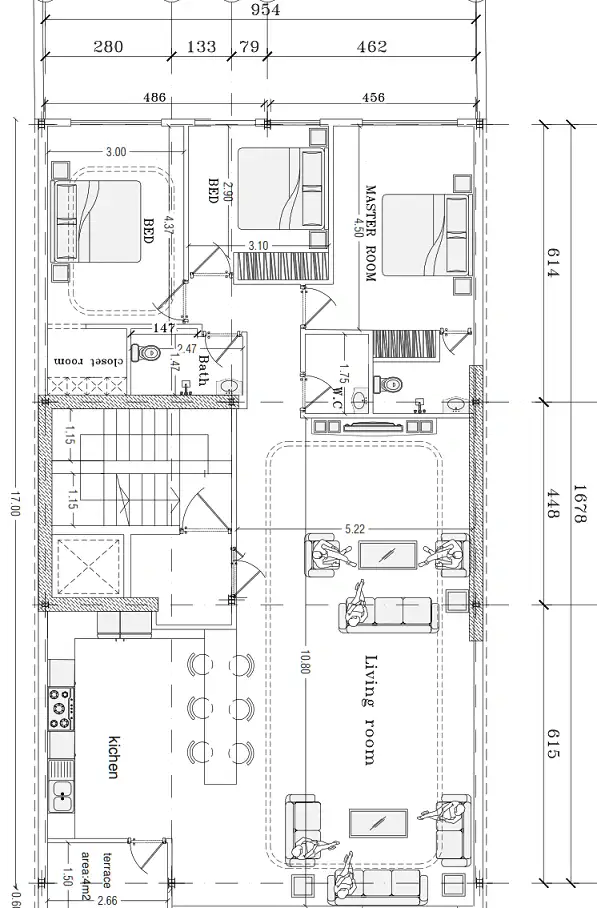

۱. نقشههای معماری نهایی و تأییدشده
نقشههای معماری، پایه و مبنای طراحی سازه هستند.
این نقشهها باید نهایی، تأییدشده و دارای ابعاد دقیق باشند.
نکات مهم:
- پلان هر طبقه، زیرزمین، بام و پارکینگ
- موقعیت ستونها، دیوارها، بازشوها و پلهها
- مقاطع و نماهای اصلی
- ضخامت دیوارها و تراز کفها
📌 نکته: تغییر در نقشههای معماری بعد از شروع طراحی میتواند موجب بازطراحی کل سیستم سازهای شود.

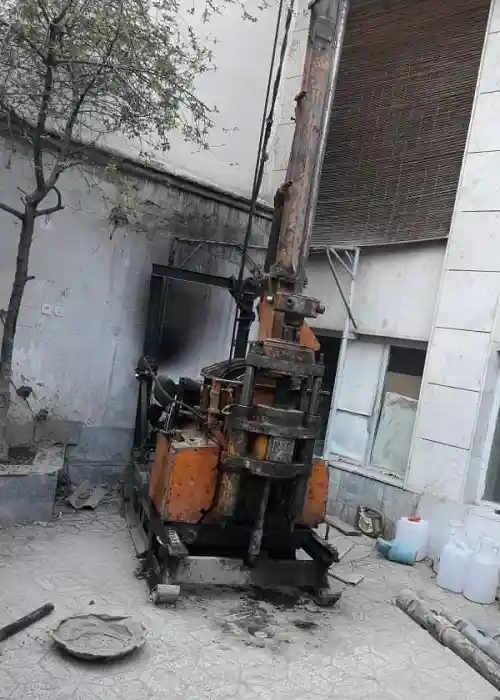

۲. گزارش مکانیک خاک یا ژئوتکنیک
از مهمترین مدارک لازم برای طراحی سازه، گزارش مکانیک خاک است.
این گزارش اطلاعاتی درباره نوع خاک، لایهبندی زمین، سطح آب زیرزمینی و ظرفیت باربری ارائه میدهد.
اطلاعات کلیدی موجود در گزارش ژئوتکنیک
- نوع و مقاومت لایههای خاک
- ظرفیت باربری مجاز (kN/m²)
- عمق آب زیرزمینی
- نشست مجاز و نوع فونداسیون پیشنهادی
بدون این گزارش، طراحی دقیق سازه و فونداسیون ممکن نیست و احتمال بروز نشست یا ترک در ساختمان افزایش مییابد. همچنین ممکن است سازه غیراقتصادی طرح شود.
۳. اطلاعات کاربری ساختمان
کاربری ساختمان تعیینکننده نوع بارها و ضریبهای طراحی است.
بهطور مثال، ساختمان تجاری بار زندهی بیشتری نسبت به مسکونی دارد.
یا در کاربری های کارگاهی اگر دستگاه خاصی روی سقف قرار میگیرد باید وزن آن در محاسبات لحاظ شود.

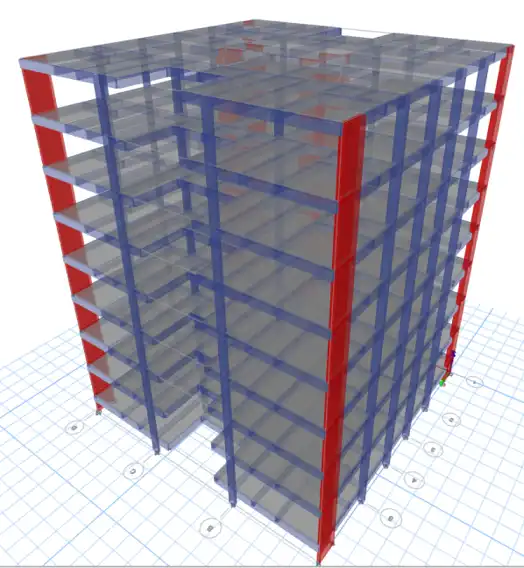

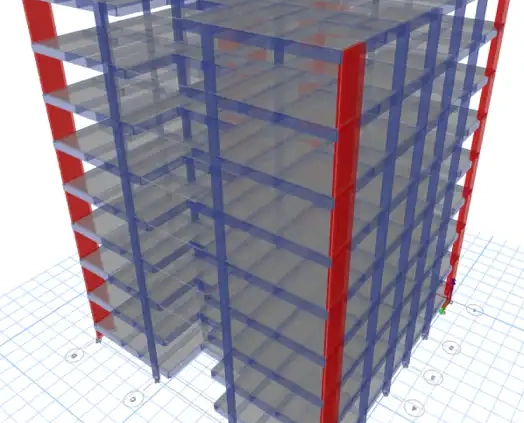

۴. نوع سیستم سازهای و سازه مدنظر کارفرما
کارفرما باید مشخص کند که ساختمان با چه سیستمی ساخته میشود:
- سازه فولادی (قاب ساده با مهاربند یا دیواربرشی – قاب خمشی – سیستم سازهای دوگانه و… )
- سازه بتنی (قاب خمشی – سیستم سازه ای دوگانه و… )
اطلاعات مورد نیاز در این بخش
- محدودیتهای اجرایی کارگاه
- اولویت هزینه یا زمان اجرا
این اطلاعات کمک میکند طرح سازه هم ایمن باشد، هم اقتصادی.
۵. نقشه توپوگرافی و موقعیت زمین
اگر پروژه در زمین شیبدار یا وسیع اجرا میشود، نقشه توپوگرافی ضروری است.
در این نقشه، اختلاف ارتفاع نقاط مختلف زمین مشخص میشود که برای طراحی فونداسیون، دیوارهای حائل و زهکشی اهمیت زیادی دارد.
۶. درخواستها و محدودیتهای خاص کارفرما
برخی کارفرماها مایلاند در بعضی فضاها ستون حذف شود یا دهانهها بازتر طراحی شوند.
این موارد باید پیش از شروع طراحی اعلام شوند تا طراح بتواند از سیستم مناسب (مثل تیر عمیق، قاب خمشی یا سقف وافل) استفاده کند.
۷. مدارک هماهنگی بین رشتهها
در پروژههای متوسط و بزرگ، هماهنگی بین معماری، سازه و تأسیسات حیاتی است.
به همین دلیل، مدارک زیر به بهینهسازی طراحی کمک میکنند:
- نقشه مسیر رایزرها و داکتها
- جزئیات نما و نحوه اتصال آن به سازه
- محل بازشوها در سقف یا دیوار
جمعبندی
برای اینکه طراحی سازه دقیق، ایمن و اقتصادی باشد، کارفرما باید از همان ابتدا مدارک کامل در اختیار طراح قرار دهد.
فهرست مدارک لازم برای طراحی سازه:
- نقشههای معماری نهایی
- گزارش ژئوتکنیک
- اطلاعات کاربری و ضوابط شهرداری
- نقشههای تاسیسات
- مشخصات سیستم سازهای و نوع سازه و سقف (درخواستی کارفرما)
- نقشه توپوگرافی زمین
- محدودیتها و نیازهای خاص
- مدارک هماهنگی بین رشتهها
نتیجه نهایی
اگر این مدارک پیش از شروع طراحی فراهم شود، نتیجه آن یک طرح سازهای دقیق، ایمن و مقرونبهصرفه خواهد بود.
یادتان باشد: طراحی خوب، از مدارک کامل آغاز میشود.
