کنترل داخل شبکه بودن بولت‌های صفحه ستون

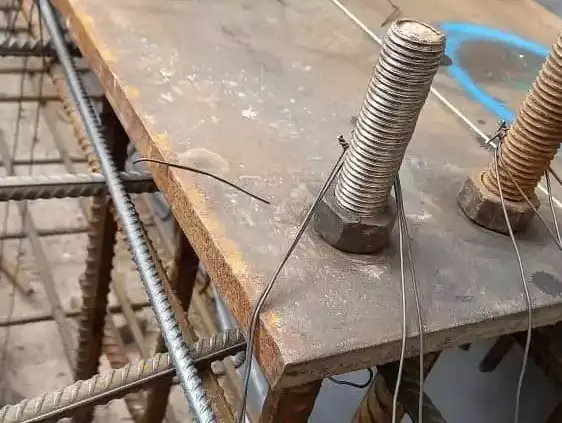

یکی از اشکالاتی که در مراحل اجرای فونداسیون ممکن است با آن روبرو شوید بیرون افتادن بولت های کف ستون از داخل شبکه میلگردها است. این مورد برای ستون های کناری که نزدیک مرز زمین هستند ممکن است اتفاق بیفتد. در این مطلب مواردی که ممکن است با این مشکل مواجه شوید را بررسی کرده و راه حلهایی برای رفع این ایراد پیشنهاد می کنیم.

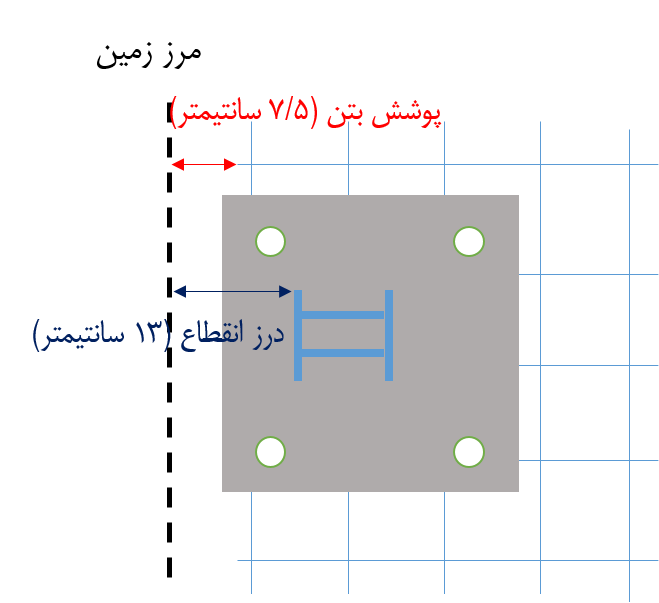

در پروژه هایی که مقدار درز انقطاع از حدی بیشتر باشد معمولا با این مشکل روبرو نمی شویم. مثلا در این تصویر میبینید که چون مقدار درز انقطاع (فاصله ستون تا مرز زمین) 13 سانتیمتر است، بنابراین طراح صفحه ستون را 5 سانتیمتر به سمت داخل زمین انتقال داده است. از آنجایی که کاور بتن فونداسیون را اغلب طراحان سازه 7.5 سانتیمتر در نظر می گیرند بنابراین بولت‌های صفحه ستون در داخل شبکه میلگردها قرار میگیرند و مشکلی از این بابت نداریم.

ولی در پروژه هایی مثل تصویر زیر که مقدار درز انقطاع کم است ممکن است با مشکل زیر روبرو شویم:

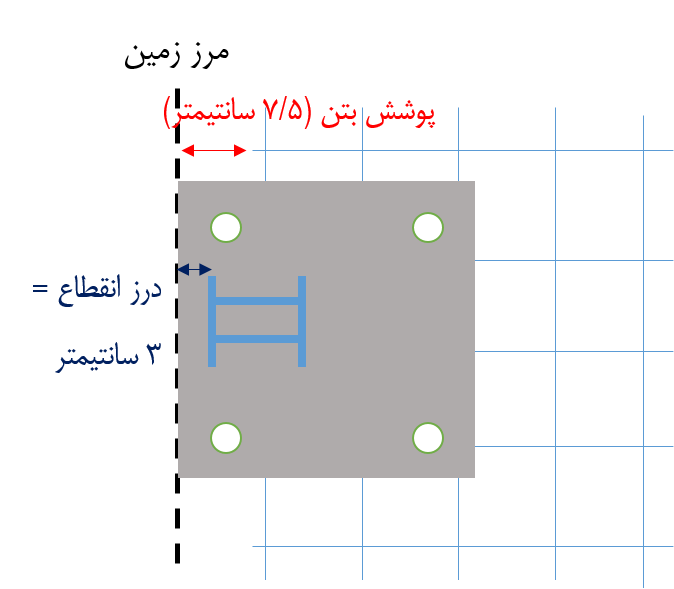

همانطور که می بینید از آنجایی که مقدار درز انقطاع 3 سانتیمتر است طراح سازه صفحه ستون یا بیس پلیت را در مرز زمین قرار داده و این موضوع باعث میشود بولت ها بیرون از شبکه میلگردهای فونداسیون (در محدوده کاور بتن) قرار بگیرد.

برای رفع این مشکل 2 راه داریم:

• افزایش فاصله سوراخ از لبه صفحه ستون

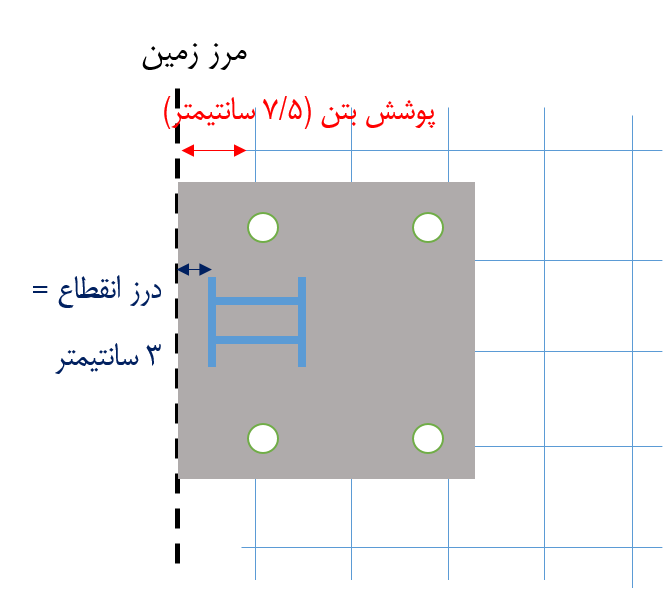

مطابق تصویر زیر اگر بتوانید فاصله سوراخ از لبه کف ستون را افزایش کنید بولت داخل شبکه میلگردها قرار می‌گیرد. اگر اینکار اجرایی است و باعث نمی شود که بولت به ورق‌های پای ستون برخورد کند موضوع را با طراح سازه درمیان بگذارید تا نقشه‌های سازه را اصلاح کند.

• کاهش کاور بتن

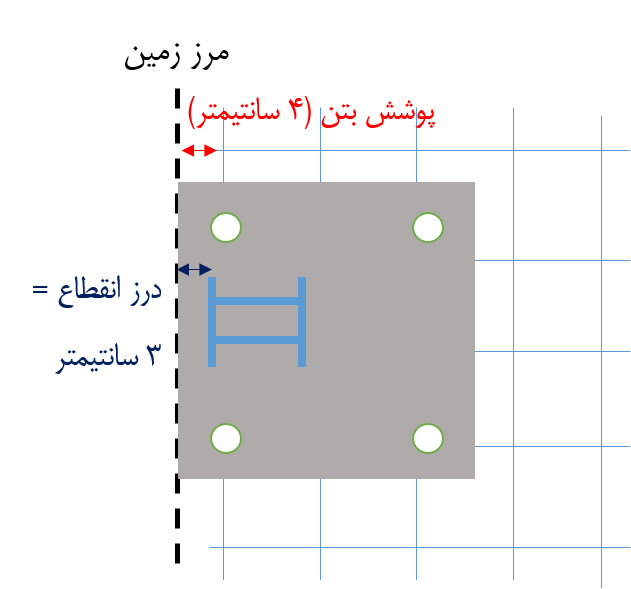

اگر بتوانیم کاور بتن را کاهش بدهیم ممکن است مشکل رفع شود. مقدار کاور (پوشش) در بتن هایی که در تماس دائم با خاک هستند حداقل 7.5 سانتیمتر است. اگر بتن فونداسیون ما در مجاورت بتن فونداسیون همسایه باشد نیاز به رعایت 7.5 سانت نیست و میتوانیم 4-5 سانتیمتر کاور داشته باشیم.

اگر با کم کردن پوشش بتن مشکل رفع نمی شود ناچارا باید میلگردهایی کمکی به میلگردهای زیر صفحه ستون اضافه کنیم تا بولت ها داخل شبکه میلگردها قرار بگیرند.
