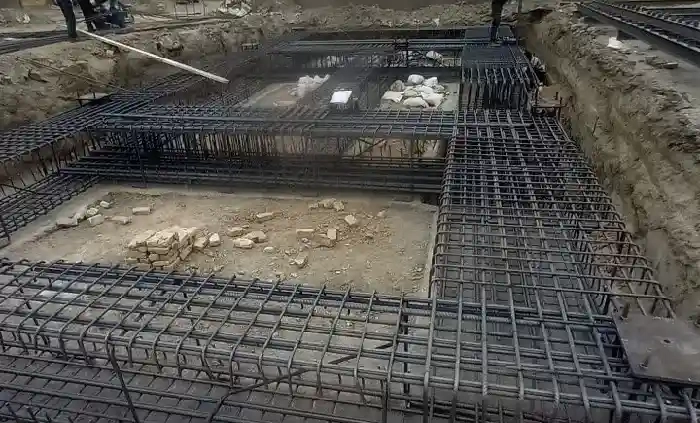

آرماتوربندی فونداسیون
آرماتوربندی فونداسیون چیست؟
آرماتوربندی فونداسیون به معنای چیدمان، بستن و نصب میلگردها در کف و دیواره‌های فونداسیون است تا بتن بتواند نیروهای کششی و خمشی را تحمل کند.
از آنجا که بتن در فشار قوی و در کشش ضعیف است، وجود آرماتور برای مقابله با این ضعف ضروری است.
آرماتوربندی صحیح باعث افزایش موارد زیر میشود:
- مقاومت و پایداری کل ساختمان
- جلوگیری از ترک‌خوردگی
- کاهش نشست
- افزایش عمر سازه
- عملکرد بهتر در زلزله
کنترلهای قبل از شروع آرماتوربندی
- کنترل بتن مگر : تراز بودن بودن و کد ارتفاعی بتن مگر را کنترل کنید.
- کنترل داخل شبکه بودن بولت‌های صفحه ستون : در سازه های فلزی کنترل کنید که بولت‌های صفحه ستون داخل شبکه میلگردهای فونداسیون قرار بگیرند.

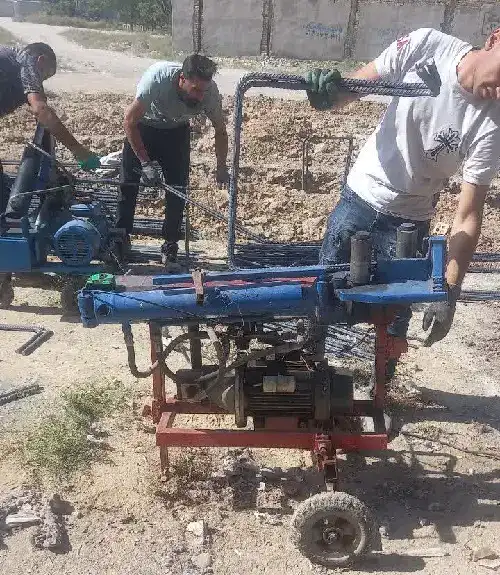

برش میلگرد
تمامی میلگردها باید به صورت مکانیکی (سرد) بریده شوند. استفاده از روش های دیگر نیاز به تایید ناظر دارد.
به طور کلی 2 نوع برش میلگرد داریم.
برش گرم (با هوا برش) : این کار باعث آسیب به میلگردها میشود. ایمنی پایین تری دارد. توصیه میشود در این حالت 5-10 سانتیمتر طول اورلپ را افزایش دهید.
برش سرد : برش با دستگاه برش میلگرد که بهترین روش است.
خم میلگرد
- تمامی میلگردها باید به صورت سرد خم شوند. استفاده از شعله یا حرارت برای خم کردن میلگرد فقط در صورت تایید دستگاه نظارت مجاز است.
- خم کردن میلگرد در دمای کمتر از ۵ درجه سانتیگراد ممنوع است.
- خم کردن میلگرد باید با سرعت ثابت و به یک باره انجام شود. بنابراین خم کردن دستی میلگرد به نحوی که کارگر مجبور باشد به چند مرتبه میلگرد را خم کند مجاز نیست.
- به طور کلی باز و بسته کردن خم میلگردها به منظور شکل دادن مجدد به آنها مجاز نیست. مگر در موارد استثنایی که دستگاه نظارت اجازه دهد. در این صورت تمامی میلگردها باید از نظر ترک خوردگی بازرسی و کنترل شوند.
- خم کردن میلگردهایی که یکسر آنها در بتن قرار دارد مجاز نیست.

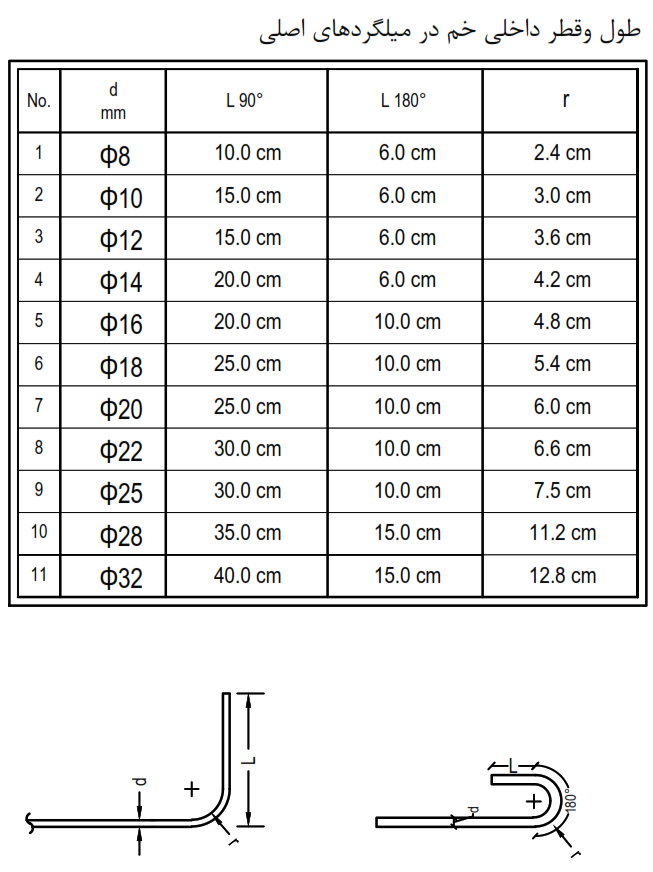

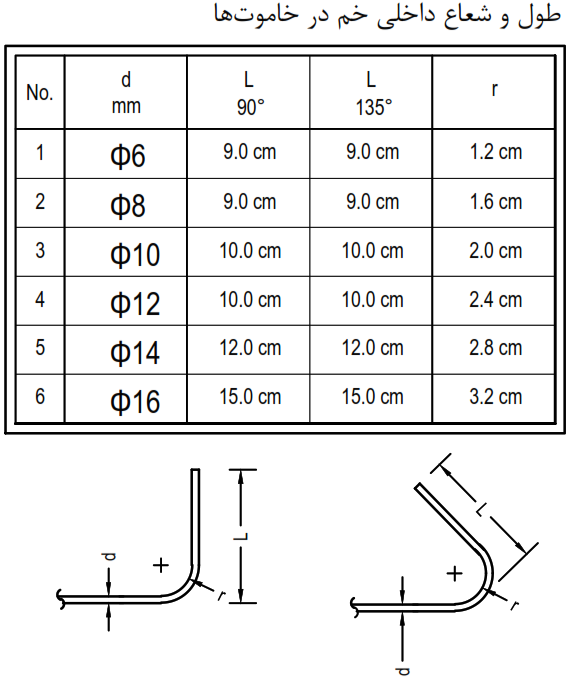

طول و قطر خم
اورلپ

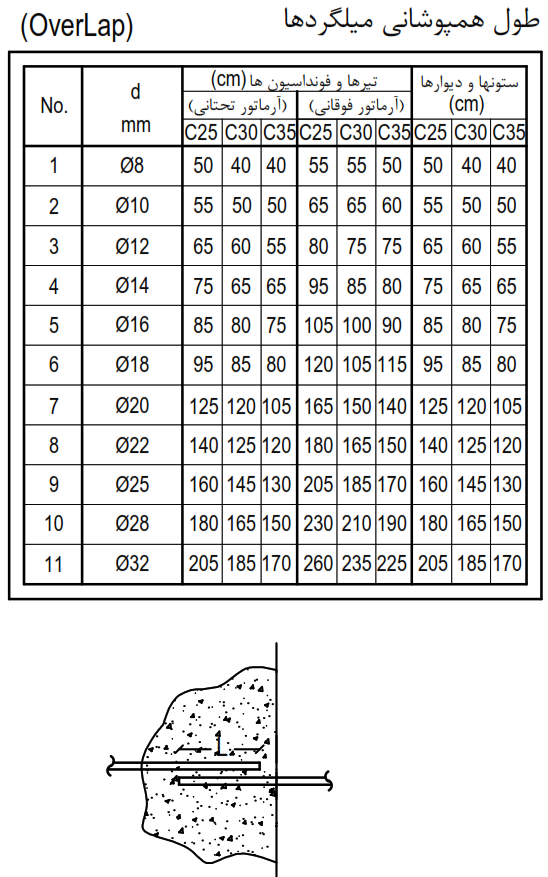

از آنجایی که طول میلگردها محدود است ناگزیر هستیم آنها را به یکدیگر وصله کنیم. متداول ترین روش وصله اورلپ است که دو میلگرد را کنار یکدیگر قرار میدهیم. طول همپوشانی میلگردها برای موقعیت‌ها و سایزهای مختلف میلگرد و برای بتن با رده‌های مقاومتی مختلف محاسبه شده است.
اسپیسر
به منظور ایجاد کاور بتن روی میلگردها . مقدار کاور بتن برای میلگردهایی که در تماس با خاک هستند حداقل 7.5 سانتیمتر است.
اسپیسر بتنی : بهترین نوع اسپیسر است. مقاومت بالا برای تحمل وزن میلگردها
اسپیسر پلاستیکی : برای کف نمیتوان استفاده کرد چون وزن میلگردها باعث شکستن آنها می شود. فقط برای بدنه کاربرد دارد.
❌ استفاده از آجر و سنگ به عنوان اسپیسر ممنوع است.
آرماتورگذاری شبکه پایین
- آرماتورگذاری میلگردهای عرضی شبکه پایین
- آرماتورگذاری میلگردهای سراسری شبکه پایین
- آرماتورگذاری میلگردهای تقویتی شبکه پایین
بعد از پایان آرماتورگذاری شبکه پایین مهندس ناظر کار را تایید کند و سپس آرماتورگذاری شبکه بالا اجرا شود. در صورتیکه بعد از پایان کل کار از میلگردگذاری شبکه پایین ایراد گرفته شود، رفع ایرادات دشوار و پرهزینه خواهد بود.

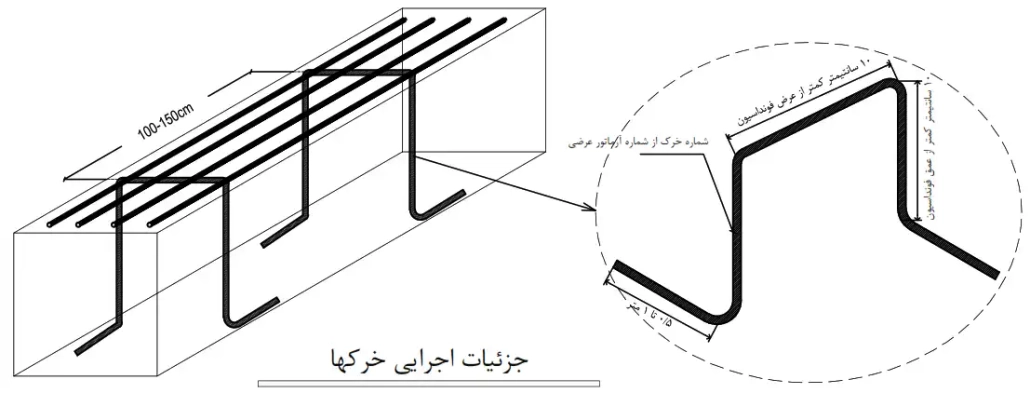

خرک
خرک میلگردهایی هستند که شبکه بالایی را روی آن میبندیم. کار صحیح این است که خرک را روی میلگردهای شبکه پایین ببندیم. ولی در اغلب کارها خرک روی زمین (بتن مگر) گذاشته می شود.
قطر و فاصله خرک
قطر میلگرد خرک و فاصله آنها از یکدیگر باید به اندازه‌ای باشد که تحمل وزن میلگردهای شبکه بالا + رفت و آمد نیروهای اجرایی + وزن بتن را داشته باشد.
فاصله خرک ها : فاصله بین خرک‌ها را معمولا بین ۱۰۰-۱۵۰ سانتیمتر درنظر میگیرند. هرچه تراکم میلگردهای فونداسیون بیشتر باشد باید فاصله را کمتر درنظر گرفت.
قطر میلگرد خرک : معمولا در نقشه های سازه گفته میشود قطر میلگرد خرک را از سایز میلگرد عرضی فونداسیون استفاده کنید ولی گاهی اوقات ممکن است جوابگو نباشد و از سایز میلگرد سراسری (که قطر بزرگتری دارد) استفاده کنیم.
ارتفاع خرک
ارتفاع خرک را 10 سانتیمتر کمتر از ارتفاع فونداسیون درنظر بگیرید. مثلا اگر ارتفاع فونداسیون 100 سانتیمتر است لازم است ارتفاع خرک را 90 سانتیمتر لحاظ کنید. این برای پروژه هایی است که خرک را روی بتن مگر می‌گذارند.
برای پروژه هایی که تراکم میلگرد زیاد است و شبکه بالا در دو ردیف بسته میشود لازم است موضوع را دقیق‌تر بررسی کنید:
- اگر از خرک به عنوان میلگردی بین دو ردیف آرماتور استفاده می‌کنید (یعنی برخی از میلگردهای تقویتی زیر خرک بسته شود) در این حالت ارتفاع خرک را 10 سانتیمتر کمتر از ارتفاع فونداسیون درنظر بگیرید.

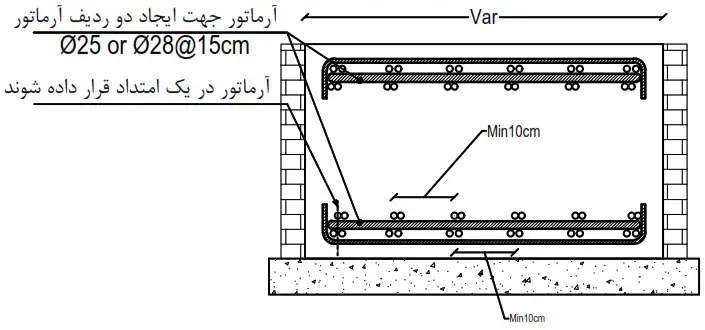

- اگر دو ردیف آرماتور روی خرک بسته میشود بنابراین باید ارتفاع خرک را حدود 15 سانتیمتر کمتر از ارتفاع فونداسیون درنظر بگیرید. در نقشه های سازه نیز معمولا این دیتیل (تصویر زیر) داده می شود.
در فونداسیون های کوچکی که میلگردهای عرضی به صورت خاموت بسته هستند نیازی به خرک ندارد. چون خاموت همان نقش خرک را بازی میکند.
آرماتورگذاری شبکه بالا
- آرماتورگذاری میلگردهای سراسری شبکه بالا
- آرماتورگذاری میلگردهای تقویتی شبکه بالا
- آرماتورگذاری میلگردهای عرضی شبکه بالا
آرماتوربندی چاله آسانسور
در مواردی که چاله آسانسور با فونداسیون برخورد میکند به ناچار شکست در فونداسیون اتفاق می افتد. نحوه انجام این کار در ویدیو زیر توضیح داده شده است.
میلگردهای انتظار
ریشه های انتظار ستونها و دیوارهای برشی : آکس ستون ها توسط دوربین نقشه برداری مشخص شده و آرماتوربند ریشه (میلگردهای انتظار) ستون ها را اجرا میکند.
خاموت ها و سنجاقی های داخل فونداسیون مهم است و باید مطابق تصویر زیر آرماتوربند به داخل شبکه رفته و آنها را اجرا کند.
طول میلگردهای انتظار
طول برش میلگرد ستون ها و دیوارهای برشی که در داخل فونداسیون مهار شده و به صورت انتظار باقی میمانند باید به اندازه ای باشد که حداقل طول اورلپ لازم تامین گردد. مقدار طول میلگردهای انتظار را طراح سازه تعیین میکند ولی اگر این مقدار را دقیقا مشخص نکرده بود مجری باید از جدول های لازم این مقادیر را محاسبه کند.
اجرای صفحه ستونها
- در سازه‌های فلزی آکس صفحه ستون ها توسط دوربین مشخص شده و صفحه ستون ها اجرا می‌شوند.
- اگر در سازه فلزی دیواربرشی داریم باید سوراخهایی داخل صفحه ستون تعبیه کنیم تا میلگردهای ریشه اجرا شود.
ایرادات اجرایی متداول آرماتوربندی فونداسیون
- استفاده از سنگ و آجر به عنوان اسپیسر میلگرد
- استفاده از هوابرش برای بریدن میلگردها
- کم بودن طول بعد از خم میلگردها
- ناترازی صفحه ستونها
- قرار گرفتن بولت‌های صفحه ستون در خارج از شبکه میلگردهای فونداسیون
- اشتباه در موقعیت ریشه‌های انتظار و صفحه ستونها

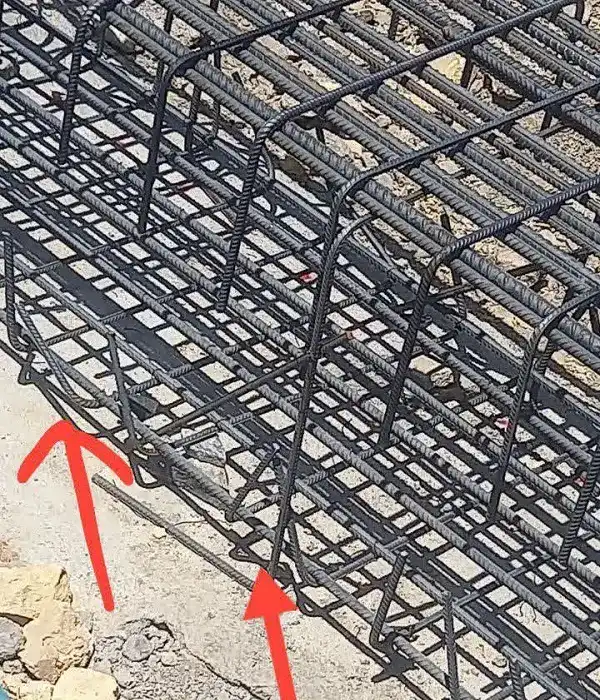

- انحراف جهت خم میلگردهای عرضی از حالت ایستاده به خوابیده (تصویر ۱)

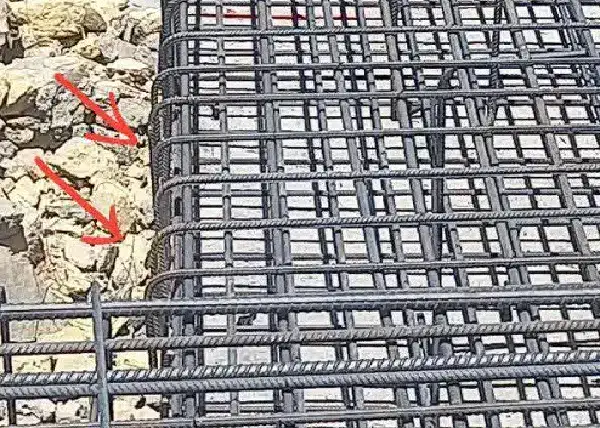

- بزرگ بودن سایز میلگردهای عرضی که منجر به عدم محصورشدگی میلگردهای طولی میشود. (تصویر۲)
